有關電壓互感器幾種常見接地點的作用，包含一次側中性點接地、二次側接地、鐵心接地等的作用剖析，以及這幾種接地點的注意事項等。

電壓互感器常見接地點的作用

1、一次側中性點接地

由三只單相電壓互感器組成星形接線時，其一次側中性點有必要接地。如下圖所示。由于電壓互感器在系統中不只有電壓丈量，而且還起繼電保護的作用。

當系統中產生單相接地時，系統中會出現零序電流。假設一次側中性點沒有接地，那么一次側就沒有零序電流通路，二次側開口三角形線圈兩端也就不會感應出零序電壓，繼電器KV就不會動作，發不出接地信號。

關于三相五柱式電壓互感器，其一次側中性點同樣要接地。由兩只單相電壓互感器組成的V-V形接線時，其一次側是不允許接地的，由于這相當于系統的一相直接接地。而應在二次中性點接地。

2、二次側接地

電壓互感器二次側要有一個接地點，這主要是出于安全上的考慮。當一次、二次側繞組間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，有了二次側的接地，能確保人員和設備的安全。

其他，經過接地，能夠給絕緣監督設備供應相電壓。

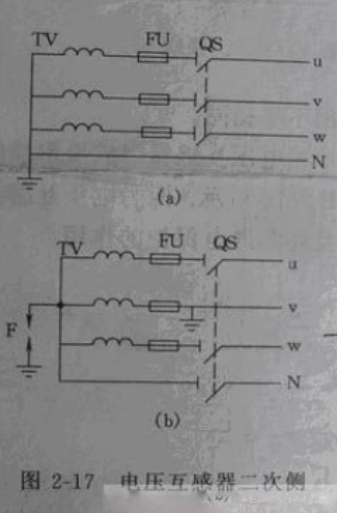

二次側的接地方法一般有中性點接地和V相接地兩種，如下圖：

依據繼電保護等具體要求加以選用。選用V相接地時，中性點不能再直接接地。

為了防止一、二次繞組間絕緣擊穿后，一次側高壓竄入二次側，故在二次側中性點經過一個保護空地接地。當高壓竄入二次側時，空地擊穿接地，v相繞組被短接，該相熔斷器會熔斷，起到保護作用。

二次側接地點按規程規則，均應選在主控室保護屏經端子排接地，而在配電設備處只設置試驗檢修時的安全接地點。

3、鐵芯接地

在電壓互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地點，起安全保護作用。
