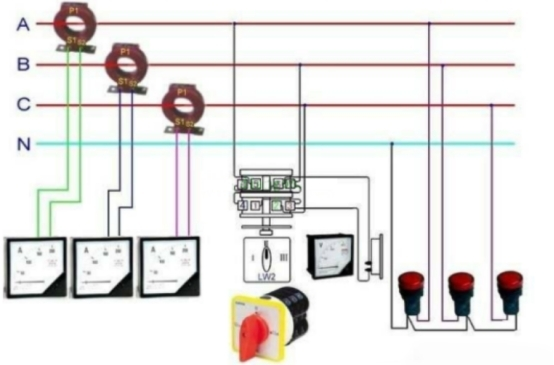

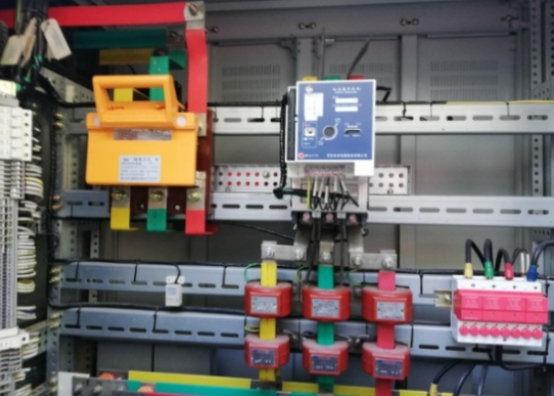

電流互感器是一種特別的變壓器，它的效果是把大電流變成規范小電流，配合檢測表面、計量表面和繼電器等設備作業。這樣能夠起到擴展表面檢測規劃，前進電路的穩定性和安全性的效果。電流互感器的電流接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的表面和繼電器的線圈也全部是串聯的。

往常咱們在選用電流互感器時首要思索變比和精確度這兩個技術參數。

1、變比

電流互感器二次側額定電流值都為5A或1A，一般情況下挑選5A。檢測電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么怎么正確的挑選電流互感器的變比呢?

《電力設備的電檢測表面設備設計規范》中規則"指針式檢測表面檢測規劃的挑選，宜確保電力設備額定值指示在表面標度尺的2/3處。"依據這個規范咱們能夠用下面的公式選取電流互感器的變比N。

這個公式中I為回路的最大負荷電流，0.7的意義是最大負荷電流時指示指在表面盤的70%處，5為電流互感器二次額定

N=-

0.7×5

電流值。然后依據核算的變比值挑選相應電流互感器的變比。比如，I為50A，依據核算公式能夠得到N=14.29，所以挑選75/5變比的電流互感器。

2、精確度

電流互感器的精確度又稱為精度，由于電流互感器存在比值過失和角過失是不行防止的。電流互感器的精確度在數值上等于此比值過失極限的百分?jǐn)?shù)。比如，0.5級的電流互感器的最大比值過失為±0.5%。檢測電流互感器有0.1、0.2、0.5、1、3、5等級，維護用的電流互感器有5P、10P兩級。一般情況下，計量挑選0.2級，檢測挑選0.5級，一般監視表面挑選1級。

一起咱們在運用電流互感器需要注意:電流互感器的二次側一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全;注意電流互感器—、二側的極性，極性接錯嚴峻情況下燒損表面;電流互感器二次不能開路，制止二次側設備熔斷器，防止二次側開路感應出高電壓，危機人生安全。
