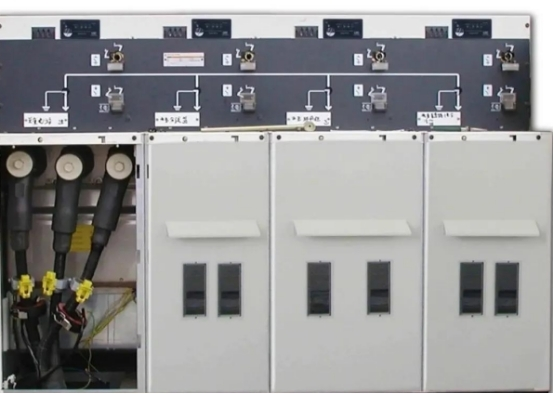

零序電流互感器為一種線路故障電流監測器。一般只需一個鐵芯與二次繞組，使用時，將一次三芯電纜穿過互感器的鐵芯窗孔，二次通過引線接至的繼電器，再由繼電器的輸出端接到信號設備或報警系統。

在正常情況下，一次回路中三相電流根柢平衡，其所發生組成磁通也近于零。在互感器的二次繞組中不感生電流，當一次線路中發生單相接地等故障時，一次回路中發生不平衡電流（意即零序電流），在二次繞組中感生纖細的電流使繼電器動作，發生信號。這個使繼電器動作的電流很?。?/span>mA級），稱作二次電流或零序電流互感器的靈敏度（也可用一次小動作電流標明），為首要?jiǎng)幼髂繕?biāo)。

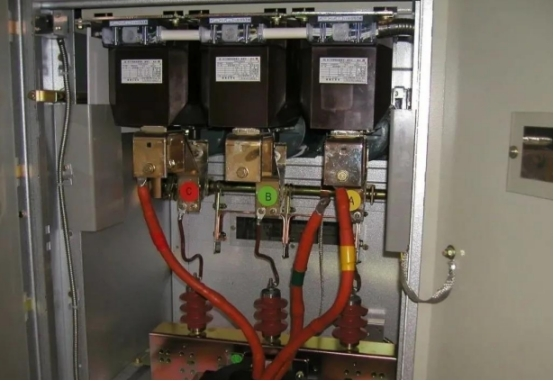

在10kV饋線開關柜中的坐落開關內側的電流互感器，視接線辦法一般分為兩相或三相。該電流互感器由一次繞組（L1、L2）和二次繞組、鐵芯并有硅橡膠澆筑而成。那么零序電流互感器它與一般電流互感器有什么區別呢？下面咱們一同來剖析一下。

零序電流互感器與一般電流互感器一同特點：

零序電流互感器與一般電流互感器都是按照電磁感應原理作業的，只是它們的作業狀態不一樣。

一般電流互感器：

一般電流互感器的一次線圈只穿過了被丈量線路其間的一相導體，一次線圈內的電流便是該相的負載電流，二次電流則是一次電流的相應比值。

零序電流互感器：

零序電流互感器的一次線圈則穿過了被丈量線路的三相導體。正常狀態下，因?yàn)槿嚯娏鞯氖噶亢蜑榱?，鐵芯中不會發生磁通，故二次線圈內不會有感應電流。

當被維護回路發生單相接地故障時，三相電流的矢量和不再為零，此時互感器的鐵芯中就會發生感應磁通，二次線圈內將有感應電流，然后發動繼電器使維護設備動作。
