怎樣判斷電壓互感器同名端，互感器是運用線圈磁場的互感原理而制作的，用來把大電流和高電壓按照必定份額降為可檢測和收集的小電流、小電壓的一種電氣元件。

常用的電壓互感器二次側一般為100V，電流互感器二次側為1A或5A。由于電壓和電流是一個相量值有大小也有方向，感應出來的二次值不光要跟一次值大小上有必定的份額聯系，并且相位上也要一一對應，所以一二次的同名端也是要相對應的，否則感應出來的二次值會導檢測禁絕，乃至燒壞二次設備。

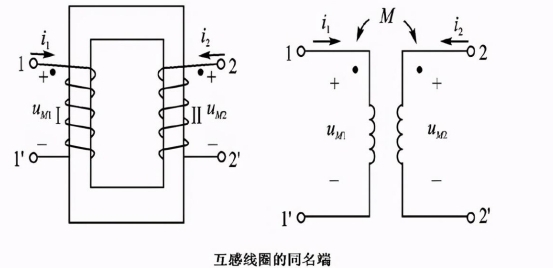

同名端便是互感器中初級繞組和次級在任一時間極性都相同（相位角一起）的兩個（或多個）抽頭，簡單點說便是兩個繞組的輸入端和輸出端要相對應。

題主所說的互感器4個端子標志都看不清了，應該指的是雙繞組的互感器，下面我們就來介紹下同名端的判斷辦法：

一、電壓互感器同名端判斷：

怎樣判斷電壓互感器同名端

1、預備一節1.5V的干電池，一個按鈕開關，一個機械式的萬用表和若干導線。一般電壓互感器一次結束用X標明；首端用A標明。用萬用表檢測出同一二次繞組的兩個接線端，然后把機械式萬用表打到DCmV電壓檔，按上圖進行接線。留神電池的正極要接A端，負極接X端。

2、按下開關SA，一起查詢機械式萬用表指針的擺向，假定正向搖晃則A、a為同名端，萬用表“+”表筆為二次繞組的首端a，反向搖晃則為結束x。假定萬用表搖晃不明顯，可以加大一次側電池的電壓，可以用兩節電池或許改用9V的電池來檢測，檢測完成后用筆進行符號。

二、電流互感器同名端判斷：

1、按上圖接線，電流互感器的一次側首端為P1，結束為P2，假定是穿心式則直接把電線按電流的流向：自P1流向P2穿過。用萬用表檢測出同一二次繞組的兩個接線端，然后把機械式萬用表打到DCmA電流檔，按上圖進行接線，必定要留神電流的流向P1→P2。

2、按下開關SA，一起查詢機械式萬用表指針的擺向，假定正向搖晃則P1、S1為同名端，萬用表“+”表筆為二次繞組的首端S1，反向搖晃則為結束S2。假定萬用表搖晃不明顯，可以加大一次側電池的電壓，可以用兩節電池或許改用9V的電池來檢測，假定是穿心式可以把導線多穿幾圈。檢測完成后用筆進行符號。
